HAMAMATSU滨松 H13126-01 宽动态范围 PMT 模块
特点
●最大计数率：超过 5 x 10¹¹ s⁻¹
●直流至 20 MHz 带宽
●紧凑机身
●低暗计数类型
详细参数
| 参数 | 说明/值 | 单位 | ||
|---|---|---|---|---|
| 输入电压 | +/-15 | V | ||
| 最大输入电流（±15 V 时） | +200 / -50 | mA | ||
| PMT | 有效光阴极面 | 直径 22 | mm | |
| 光谱响应范围 | 300 至 650 | nm | ||
| 灵敏度最高的波长 | 375 | nm | ||
| 典型计数灵敏度 | 200 nm | - | s⁻¹･pW⁻¹ | |
| 300 nm | 1.3 x 10⁵ | |||
| 400 nm | 3.1 x 10⁵ | |||
| 500 nm | 1.9 x 10⁵ | |||
| 600 nm | 4.8 x 10⁴ | |||
光子计数 输出 | 计数线性度 | 5 x 10⁶ | s⁻¹ | |
| 暗计数 *¹ | 典型值 | 50 | s⁻¹ | |
| 输出脉冲宽度 | 8 | ns | ||
| 输出脉冲高度 | 2.5 | V | ||
| 建议的负载电阻 | 50 | Ω | ||
低范围 模拟 (AMP) 输出 | 计数-模拟转换系数 | 1 V / 4 x 10⁸ s⁻¹ | - | |
| 频带 | 直流至 20 | MHz | ||
| 最大输出信号 | +3（在 1 kΩ 负载时） | V | ||
| 输出偏移 | +/-1 | mV | ||
| 直流线性度 *² | +/-2.5 | % | ||
| 输出阻抗 | 50 | Ω | ||
高范围 模拟 (AMP) 输出 | 计数-模拟转换系数 | 1 V / 1.7 x 10¹¹ s⁻¹ | - | |
| 频带 | 直流至 20 | MHz | ||
| 最大输出信号 *³ | +3（在 1 kΩ 负载时） | V | ||
| 输出偏移 | +/-1 | mV | ||
| 直流线性度 *² | +/-20 | % | ||
| 输出阻抗 | 50 | Ω | ||
| 工作环境温度 *⁴ | +5 至 +40 | ℃ | ||
| 储存温度 *⁴ | -20 至 +50 | ℃ | ||
| 重量 | 400 | g | ||
| 电缆长度 | 1000 | mm | ||
*¹ 避光存储 3 小时后测量。
*² 光子计数对模拟输出的共 10 位数线性度在 ±20% 范围内。
*³ 仅在至少 40 mV 时输出脉冲。
*⁴ 无冷凝。

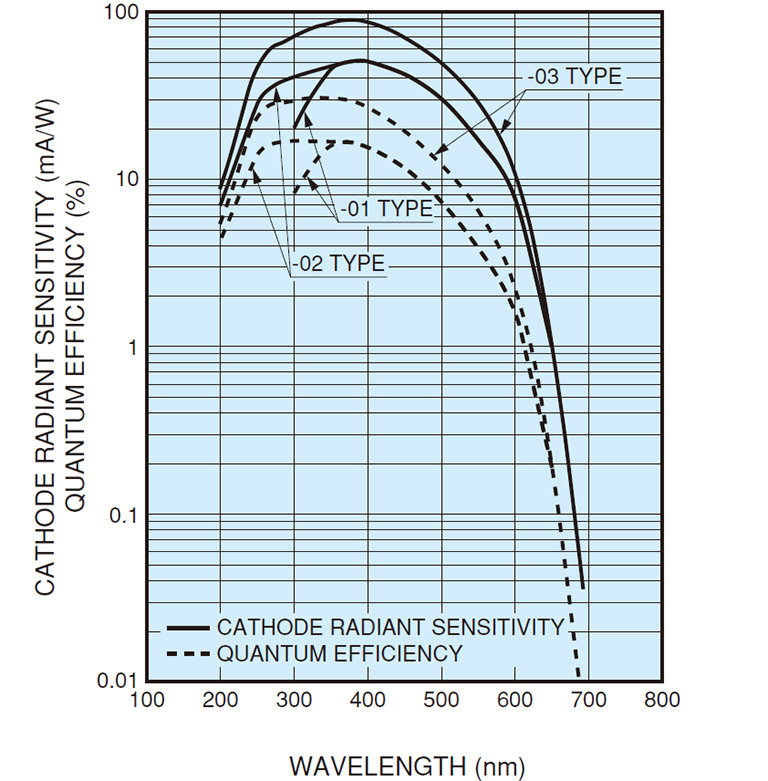

典型光谱灵敏度特性

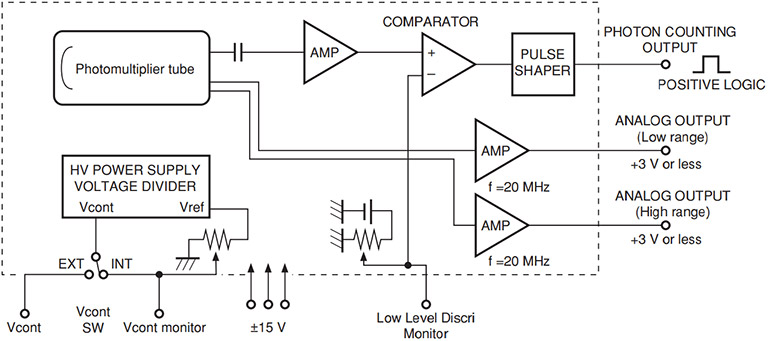

框图

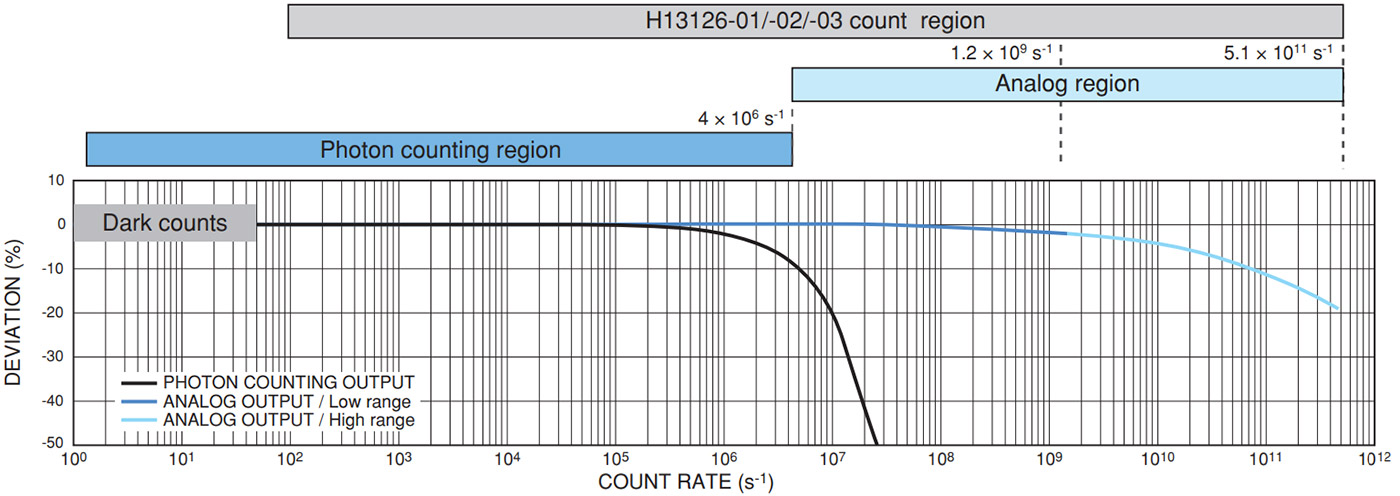

测量区域

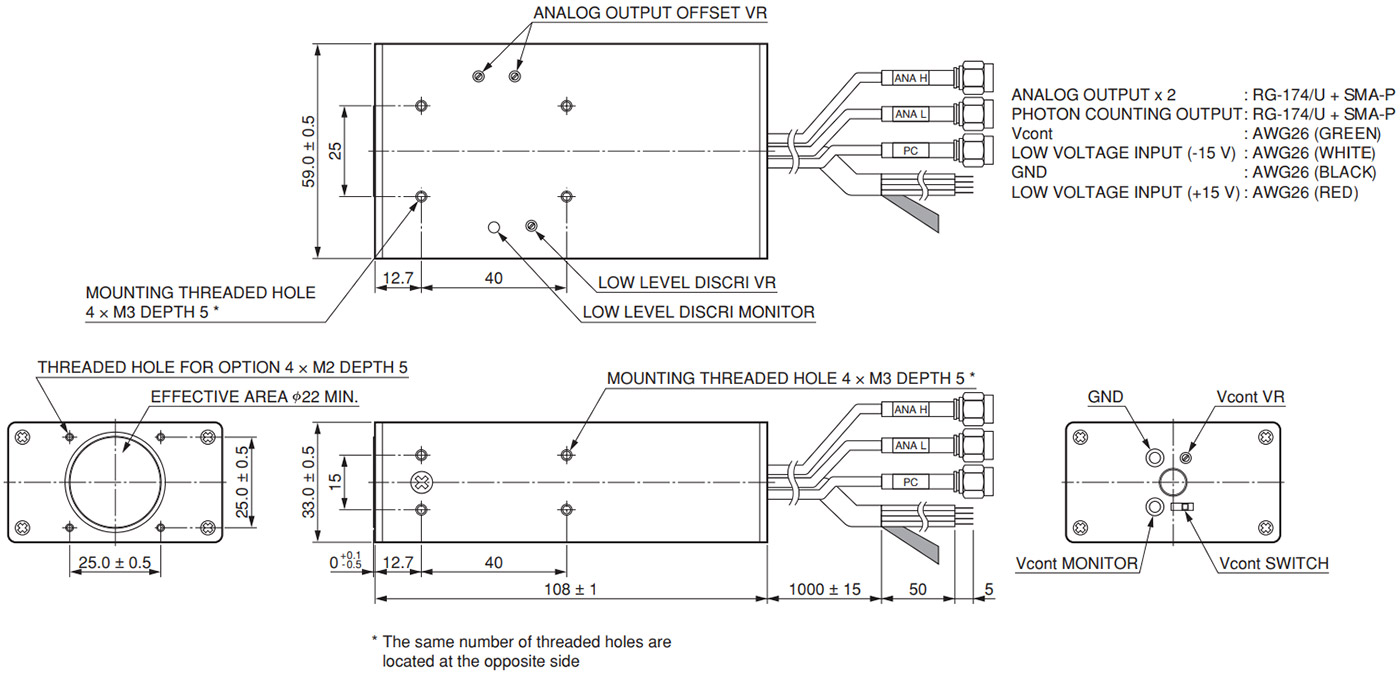

外形尺寸图（单位：mm）
