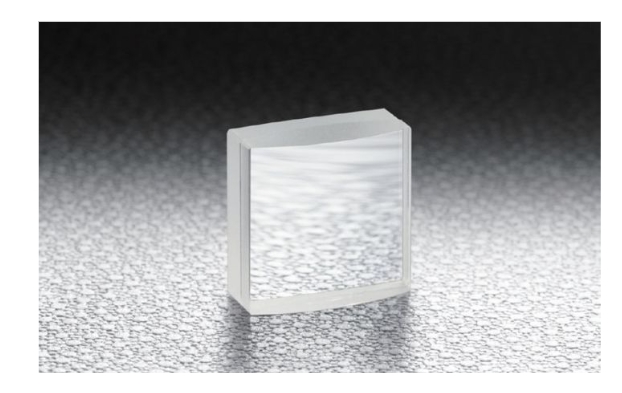

SIGMA 西格玛 CDL-1515-50PM 消色差双胶合柱面透镜
在整个可见光区域实施了优化设计，焦距的一致性好。
◦线像的方向和柱面镜的边（记号B）平行，调整方便。
◦可以代替分光光度计的窄缝使用。
◦线像的方向和柱面镜的边（记号B）平行，调整方便。
◦可以代替分光光度计的窄缝使用。
| 目录编号 | W3198 |
|---|---|
| RoHS | 是 |
| CE | 否 |
| 资料下载 | |
| 图纸下载 | |
| 信息 | ▶承接订制非标尺寸或焦距的同类透镜。 ▶另外备有专门的柱面镜支架（CHA）。 WEB参照/カタログコードW4022 |
| 注意 | ▶此类消色差双胶合柱面透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，线像会变粗。 ▶在母线方向（B方向），既没有消色差或消球差功能，也没有汇聚功能。 ▶入射一个线光源，无法等到一束平行光，其在母线方向（B方向）是发散的。如希望得到很细的线像，必须入射一束很平行的光束。 |
| A×B | 15×15mm |
| 镀膜 | 防反射多层膜 |
| 边缘厚度 te | 4.7mm |
| 表面质量 | 60−40 |
| 后焦距 fb | 46.38mm |
| 焦距 ｆ | 50mm |
| 设计波长 | 兰色：486.1nm，绿色：546.1nm，红色：656.3nm |
| 中心厚度 tc | 6mm |
| 有效直径 | 外形尺寸的90%正方形的内接圆 |
| 激光损伤阈值(参考值) | 0.3J/cm2(脉冲宽10ns，重复频率20Hz) |
| 粘接剂 | 紫外固化型粘接剂 |
