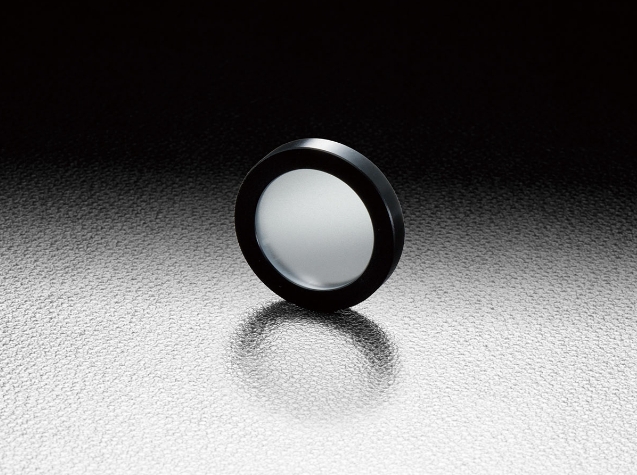

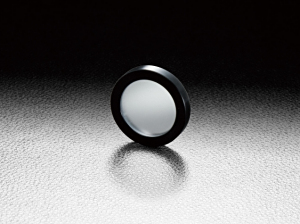

SIGMA    西格玛      MDFPC-30-60/10D      光束整形扩散板

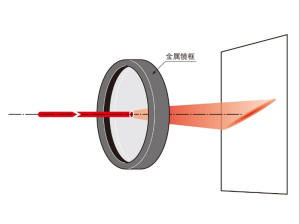

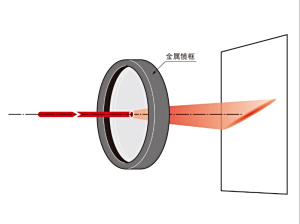

  • 元件表面加工为随机的微小透镜。而且，一个一个的透镜将光束呈椭圆状发散。因此，由于光束不会向无关方向散射或反射而引起大量的光量损失。
  • 无论照射到元件面内的任何部位都会射出相同样式的椭圆，所以不需要象透镜那样的光轴调节。
  • 通过旋转元件，可以改变椭圆的朝向。

更多信息
目录编号W3103
RoHS是
CE否
资料下载


信息
  • 承接加工无框产品或非标准尺寸的产品。
  • 也承接制造发散形状呈圆形分布的产品。
注意
  • 虽然也可用于激光，但一旦散射的光束将不再能聚光在1点上。
  • 请不要使用酒精或蒸馏水以外的溶剂清洗。
  • 元件表面很纤细，请不要用坚硬的物体推压或摩擦。元件的表面清洁，请使用浸过酒精的透镜清洁用纸。
  • 由于可能引起元件的变形或熔融，请不要使用高输出激光或高能量的脉冲激光。
技术指标
材质聚碳酸酯
元件厚度约0.25 mm
适用波长400～1100 nm
透过率85～90% ( 但随扩散角而异 )
角度公差±15% ( 发散角＞10° )
±1.5° ( 发散角≦10° )
折射率1.586

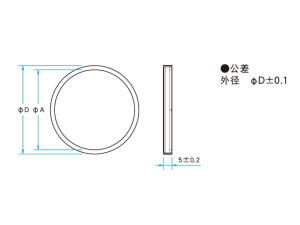

框外径 φDφ30 mm
有效直径 φAφ22 mm
椭圆扩散角 长轴×短轴60×10°


手机/微信：13682357734   电话：0755-84690029       QQ: 2844337877        邮箱：2844337877@qq.com
