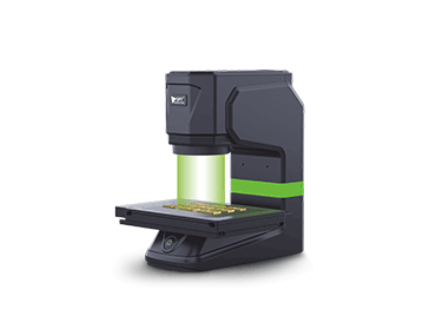

OPT 奥普特 OPT-SmartFlash-3020 一键测量传感器

马上咨询

客服电话 13682357734

产品特点:

◆测量精度高，可保持在微米级

◆自动匹配测量位置，一键完成产品测量，测量结果不受操作人员技术水平影响

◆无需编程，导入CAD图档，即可生成测量程序，完成产品测量

◆多角度+低角度光源的组合，直观反应产品的表面特征，获得清晰影像

◆双倍双远心镜头加上畸变校正算法，减少畸变对测量的影响

◆全铝合金结构，搭载精密交叉滚子导轨和直线电机，稳定性好、高精度、速度快

◆亚像素处理、特殊边缘处理、毛刺过滤等多种算法保证测量的准确性

◆完全自主开发的测量系统，界面设计简洁、功能强大、操作简单、极易学习

◆并行测量，所有特征并行测量，大幅缩短测量时间，大大提升检测效率

◆丰富的数据处理，支持多种报表输出，数据上传

◆支持业界主流PLC通讯协议，可快速和其他设备进行数据交互和协同工作

型号	OPT-SmartFlash-3020
拍摄元件	2000万像素COMS
受光镜头	双倍双远心镜头
镜头视野（广视野）	82x55mm
镜头视野（高精度）	30x20mm
照明系统（透射光）	远心平行光源（绿色）
照明系统（落射光）	四通道多角度漫射照明（可选绿色）、低角度指向性照明（可选绿色）、同轴光（选配）
XY轴移动范围	235x155mm
Z1，Z2轴移动范围	72mm
量测范围（广视野）	300x200mm
量测范围（高精度）	240x160mm
重复精度（工作台未移动-广视野模式）	±1μm
重复精度（工作台未移动-高精度模式）	±0.5μm
重复精度（工作台移动-广视野模式）	±2μm
重复精度（工作台移动-高精度模式）	±1.5μm
测量精度±2σ（无拼接*1-广视野模式）	±3μm
测量精度±2σ（无拼接*1-高精度模式）	±2μm
测量精度±2σ（有拼接*2-广视野模式）	±(5+0.02L)μm
测量精度±2σ（有拼接*2-高精度模式）	±(3+0.02L)μm
360°旋转装置*3（旋转角度）	分辨率0.02°，范围360°
360°旋转装置*3（旋转速度）	0.2-2转/秒
360°旋转装置*3（最大可测直径）	55mm
高度测量*4（XY测量范围）	110x155mm
高度测量*4（重复精度）	±2μm
高度测量*4（测量精度）	±(6+L/100)μm
高度测量*4（高度）	72mm
高度测量*4（侧头光点直径）	19.2μm
高度测量*4（分辨率）	0.012μm
工作台最大载重	3KG
工作距离	145mm
电源系统	110-240V，50-60Hz，功率350W
工作环境	温度25±10℃，湿度20%-80%RH（无凝结）
