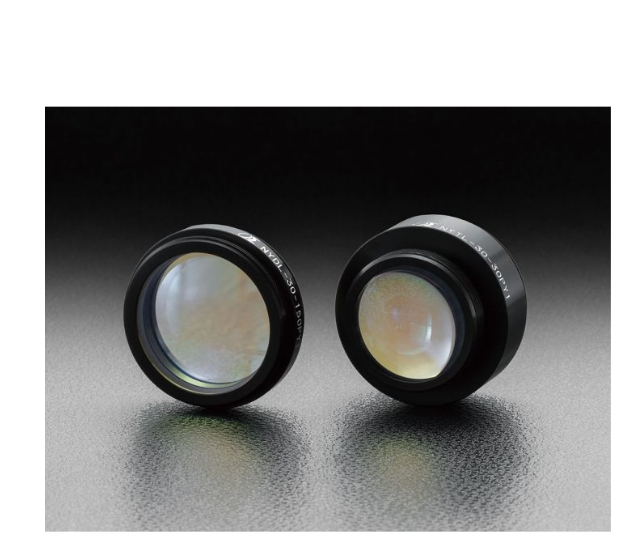

SIGMA 西格玛 NYDL-30-150PY1 YAG激光用聚光透镜
波长1064nm准直激光成像后的焦点光斑直径几乎接近衍射极限。
◦透镜表面镀有增透膜，反射光量损失很小，聚光效率高。
◦透镜表面镀有增透膜，反射光量损失很小，聚光效率高。
| 目录编号 | W3079 |
|---|---|
| RoHS | 是 |
| CE | 否 |
| 资料下载 | |
| 图纸下载 | |
| 信息 | ▶承接制造产品目录之外的高能量脉冲激光或指定波长的产品。 ▶按照客户技术指标，可以进行数百个量级的批量生产。 ▶为了保护透镜以避免被激光加工时溅出的粉末所损伤，可以配置另外销售的保护窗玻璃。 WEB参照/カタログコードW3081 ▶备有固定聚光透镜的专用支架（LHF-M34-30)。 WEB参照/カタログコードW4023 ▶关于各波长的焦距，请参考『焦距随波长变化关系表』。 |
| 注意 | ▶聚光透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。 ▶入射光要从指定方向进入聚光透镜，一定要使平行光从上面（刻图章为正立文字））入射到透镜中。如果入射光从反方向射入透镜，将导致球差恶化，焦点光斑变大，成像模糊。 ▶在设计波长之外的条件下使用时，导致球差恶化，透过率降低。 ▶使用大功率激光器，或在热源附近使用时，可能导致聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。 ▶使用脉冲激光的时候，不要让能量密度变得过高，尽可能扩展到入射光束使用。 ▶入射光束直径太小的话，反而不能得到小的光斑。 |
| NA | 0.09 |
| WD | 140mm |
| 镀膜 | 1064nm，632.8nm用防反射膜 |

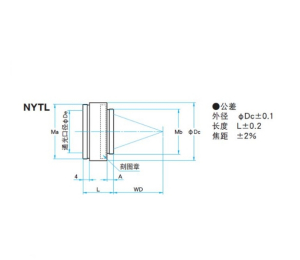

| 螺纹长度 A | 4mm |
| 透镜外径 φD | φ30mm |
| 外径 φDc | φ36mm |

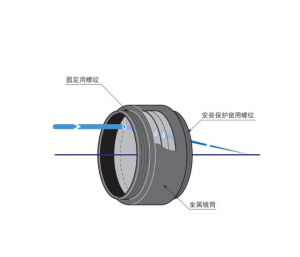

| 固定用螺纹 Ma | M34 P0.75 |
| 安装用螺纹 Mb | M34 P0.75 |
| 焦距 ｆ | 149.3mm |
| 设计波长 | 1064nm、632.8nm |
| 长度 L | 12mm |
| 入射容许角 | ±1° |
| 通光口径 φDe | φ27mm |
| 激光损伤阈值(参考值) | 1J/cm2 (脉冲宽10ns，重复频率20Hz) |
| 框架材料 | 铝合金 表面处理：阳板氧化发黑 |
