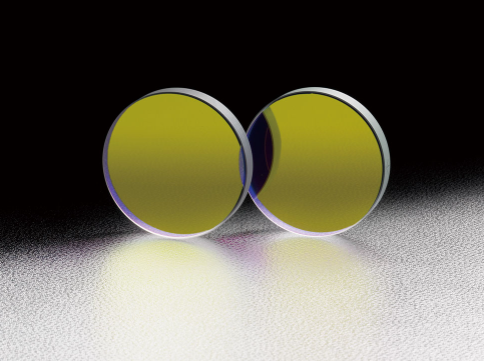

SIGMA 西格玛 YHSQ-30C05-266/355 高调波分离器

PDF

反射率波长特性

• 承接定制不同于规格品的指定波长分光特性的分光镜，欢迎利用相应的咨询表申请定制。
• 要求保证反射波面精度或透过波面精度时，请联系我们。

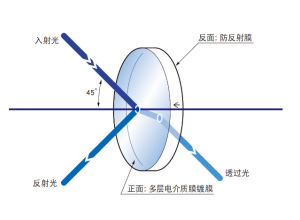

• 由于基板的折射率和厚度的作用，透过光的光路相对于入射光平行移动数mm。
• 用于45°之外的入射角时，透过率，反射率波长特性会变化。
• 请把基板侧面的箭头符号指定的那面作为反射面使用。在反面一侧反射时，可能会产生光量损失或鬼影。
• 透过光中几乎不混有反射波长的光线，但反射光会混有透过波长的光线。（5%〜15%）
• 透过率的波长特性随激光的偏光方向变化。技术指标表示的是P偏光和S偏光的平均值。请在确认激光实际的偏光方向后使用这些元件。技术指标的透过率是用P偏光和S偏光的平均值来表示的。

※激光脉冲宽10ns，重复频率20Hz
