SIGMA    西格玛      DL-25-100NM    经济型消色差双胶合透镜


  • 在整个可见光区域实施了优化设计，收差小，焦距的一致性好。
  • 可以和正焦距的消色差双胶合透镜配合构建高性能的伽利略型扩束镜。

更多信息
目录编号W3196
RoHS是
CE否
资料下载


图纸下载



信息
  • 承接订制非标尺寸或焦距的同类透镜。
注意
  • 此类透镜最适用于汇聚平行光束，或将点光源准直为平行光束。但不推荐用于有限距离的成像系统。

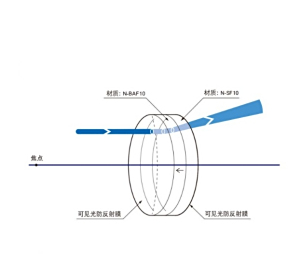

  • 此类消色差双胶合透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，色差和球差大，光斑也大。
  • 用于可见光波长的话，其色差和球差变大，而且透过率也不好。
技术指标
材质N-BAF10/N-SF10
设计波长486.1nm、546.1nm 、656.3nm
镀膜防反射多层膜
粘接剂紫外固化型粘接剂
激光损伤阈值(参考值)0.3J/cm2
表面质量40−20
有效直径外径的90%
外径 φDφ25mm
焦距 ｆ−99.94ｍm
边缘厚度 te5.9ｍm
中心厚度 tc4.6ｍm
后焦距 fb−102.32ｍm
偏心＜3′


手机/微信：13682357734   电话：0755-84690029       QQ: 2844337877        邮箱：2844337877@qq.com
