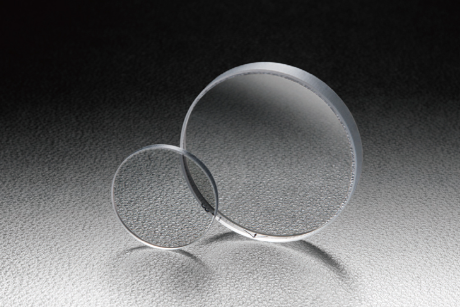

SIGMA 西格玛 PSCH-100C15-10W-550 铬膜平板半反射镜
| 目录编号 | W3019 |
|---|---|
| RoHS | 是 |
| CE | 否 |
| 资料下载 | |
| 信息 | ▶承接制造产品目录之外的尺寸或波长，分束比的光学零件。请利用客户问询单。 WEB参照/カタログコードW3802 ▶要求保证反射波面精度或透过波面精度时，请联系我们。 ▶楔型半反射镜最厚的地方，印有指向入射表面的箭头符号。 ▶「波长特性数据」（仅供参考，EXCEL档案格式）请参考【这里】。 |
| 注意 | ▶铬膜有40%左右的吸收，透过光或反射光的光量为入射光的30%。 ▶从反面射入光线后，由于吸收膜的影响，反射率和反射率特性会发生很大的变化。 ▶使用激光等的直线偏光时，反射率或透过率随偏光方向变化。如果要调整分束比为1：1时，请45°倾斜偏光方向或使用圆偏光。 ▶入射光的相位差在透过光，反射光中不能保持不变。请利用波长板补偿相位差。 ▶由于基板的折射率和厚度的作用，透过光的光路相对于入射光会平行移动数mm。（楔型半反射镜在平行移动的同时光束大约偏角30分） ▶用于45°之外的入射角时，透过率波长特性可能会变化。 |
| 分束比(反射：透过) | 1:1 |

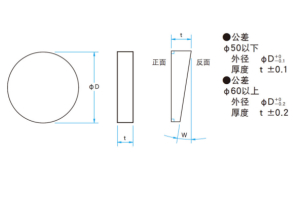

| 厚度 t | 15mm |
| 楔形角 W | 1°±5′ |
| 镀膜 | 正面 铬膜 反面 防反射膜 |
| 表面质量 | 40−20 |
| 适用波长 | 400～700nm |
| 外径 φD | φ100mm |
| 基板面型精度 | λ/10 |
| 透过率 | 平均30±5%(P偏光和S偏光的平均值) |

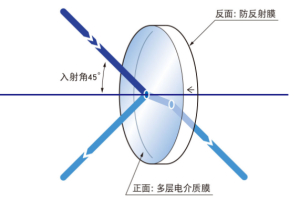

| 入射角度 | 45° |
| 有效直径 | 外径的90% |
| 激光损伤阈值(参考值) | 0.25J/cm2(脉冲宽10ns，重复频率20Hz) |
